En este artículo, aprenderemos a leer la hoja de datos del PLC y notas importantes sobre las especificaciones del PLC que son útiles para los ingenieros de automatización. Además, hablaremos sobre qué información diferente se proporciona en una hoja de datos del PLC y cómo puede ser útil para mí como programador o como ingeniero de instalación.
Contenido:
- ¿Qué información proporciona una hoja de datos?
- Ejemplos de información en una hoja de datos del PLC
- Valor nominal de corriente y voltaje
- Memoria del PLC
- Diferentes bloques y direcciones de áreas de datos
- Especificaciones de entradas y salidas
- Interfaces y protocolos de comunicación
- Condiciones ambientales
- Notas importantes sobre la lectura de la hoja de datos.
¿Qué información proporciona una hoja de datos?
La hoja de datos de un PLC le proporcionará mucha información; esta información cubrirá casi todas las características que puede proporcionar el PLC. Pero parte de esta información no será tan importante para usted como otra, depende de cuál sea su alcance con el PLC.
Si usted es el ingeniero de instalación, entonces se centrará en las especificaciones técnicas del PLC, como el voltaje de suministro, el tipo de entradas y salidas y la potencia nominal de estos puntos de E/S.
También prestará más atención a la dimensión del PLC y las condiciones ambientales durante el funcionamiento del PLC para determinar el tamaño del panel eléctrico que utilizará para el PLC y también los métodos de enfriamiento utilizados para el PLC.
¿Cómo leer la hoja de datos del PLC?
Por otro lado, si usted es solo el programador del PLC, entonces la información anterior puede no ser tan crítica para usted, en cambio, se centrará en los datos relacionados con, por ejemplo, la memoria del PLC, la cantidad de E/S disponibles y la capacidad de agregar nuevos módulos.
También prestará atención a otra información como los lenguajes de programación compatibles con ese PLC porque no todos los PLC admiten todos los lenguajes de programación. La comunicación y la red también son otros puntos importantes que le interesarán como programador.
La hoja de datos de un PLC siempre comenzará con una descripción general del PLC. Consulte las imágenes 1 y 2 para ver ejemplos sencillos de S7-1200 y S7-1500.

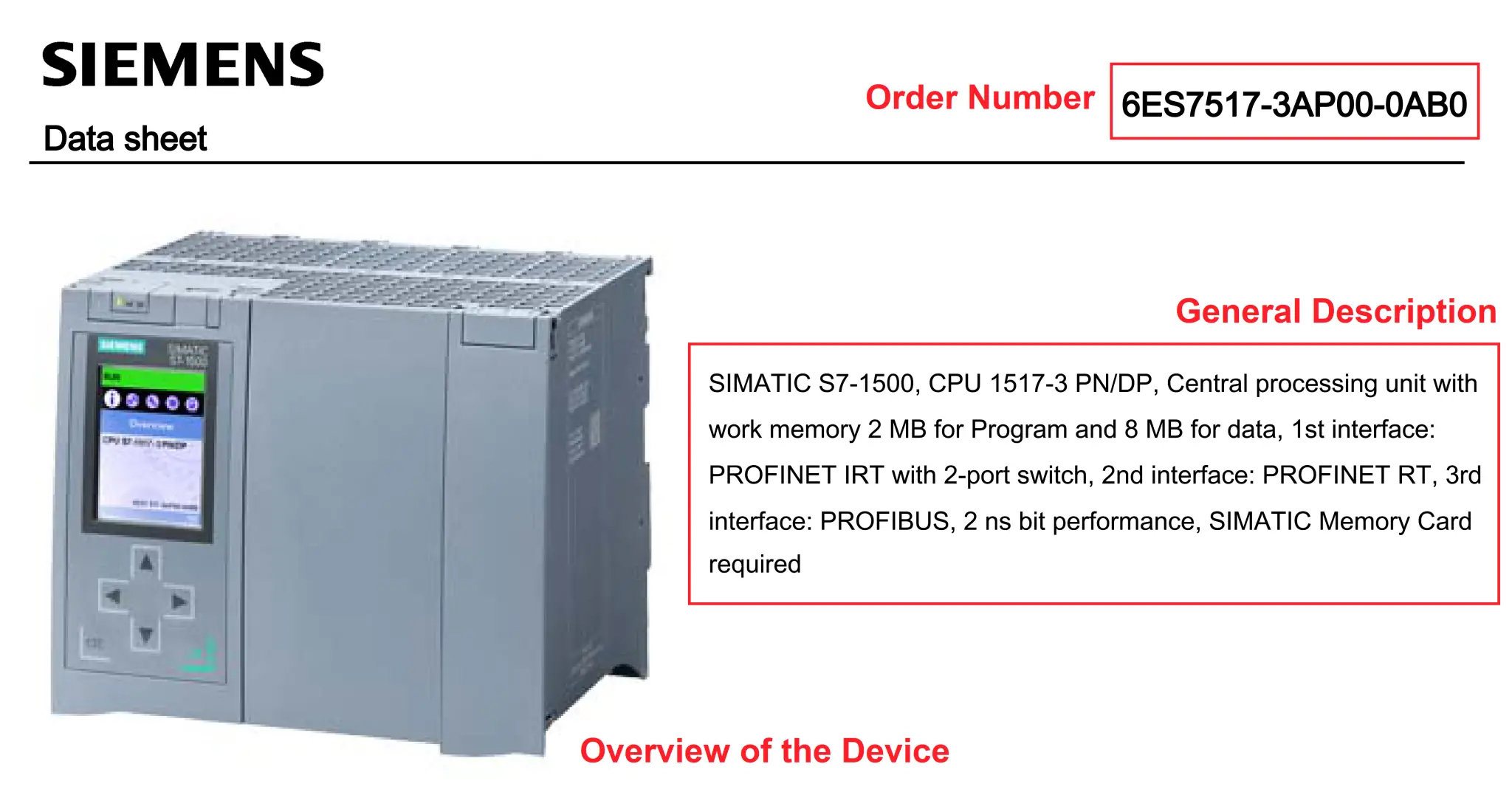

Imagen 1: primera página de una hoja de datos de un PLC S7-1500.

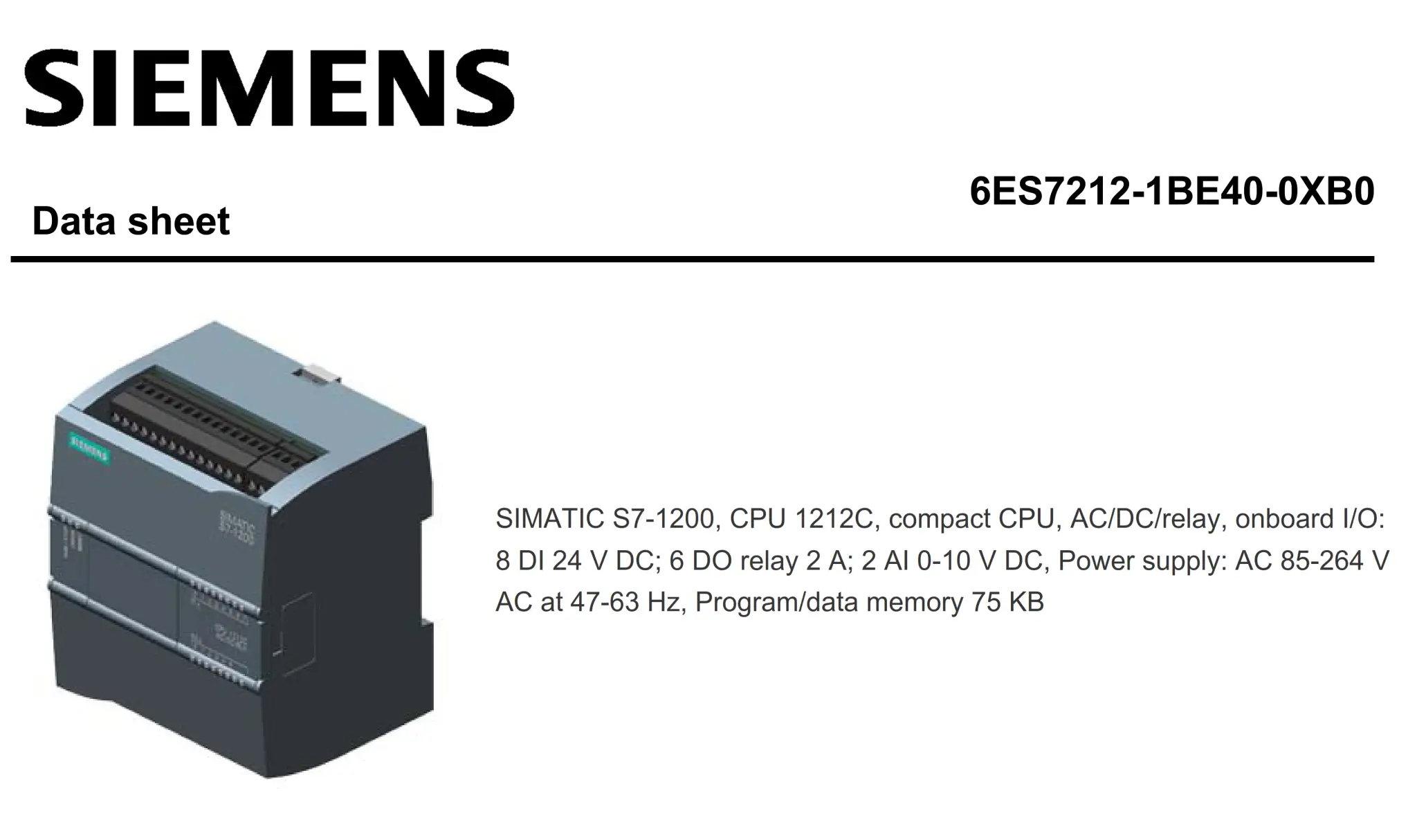

Imagen 2: primera página de una hoja de datos de un PLC S7-1200.
Como puede ver, al principio de la hoja de datos se incluye una descripción general del PLC. Esta descripción general le dará una idea básica sobre el PLC y si se adapta o no a su aplicación.
Ejemplos de la información incluida en una hoja de datos de un PLC
En este artículo, utilizaremos la hoja de datos de un PLC S7-1200 para mostrar parte de la información que contiene.
Corriente nominal y voltaje
En una sección determinada de la hoja de datos debe haber información sobre los valores nominales de voltaje y corriente del PLC. Algunos PLC necesitarán una fuente de CC mientras que otros requerirán una fuente de CA. Además, las entradas y salidas del PLC pueden tener valores nominales diferentes, que es exactamente el caso de nuestro PLC, donde el suministro de voltaje al PLC es de 220 CA, pero los valores nominales para las E/S son de CC. Consulte la imagen 3.

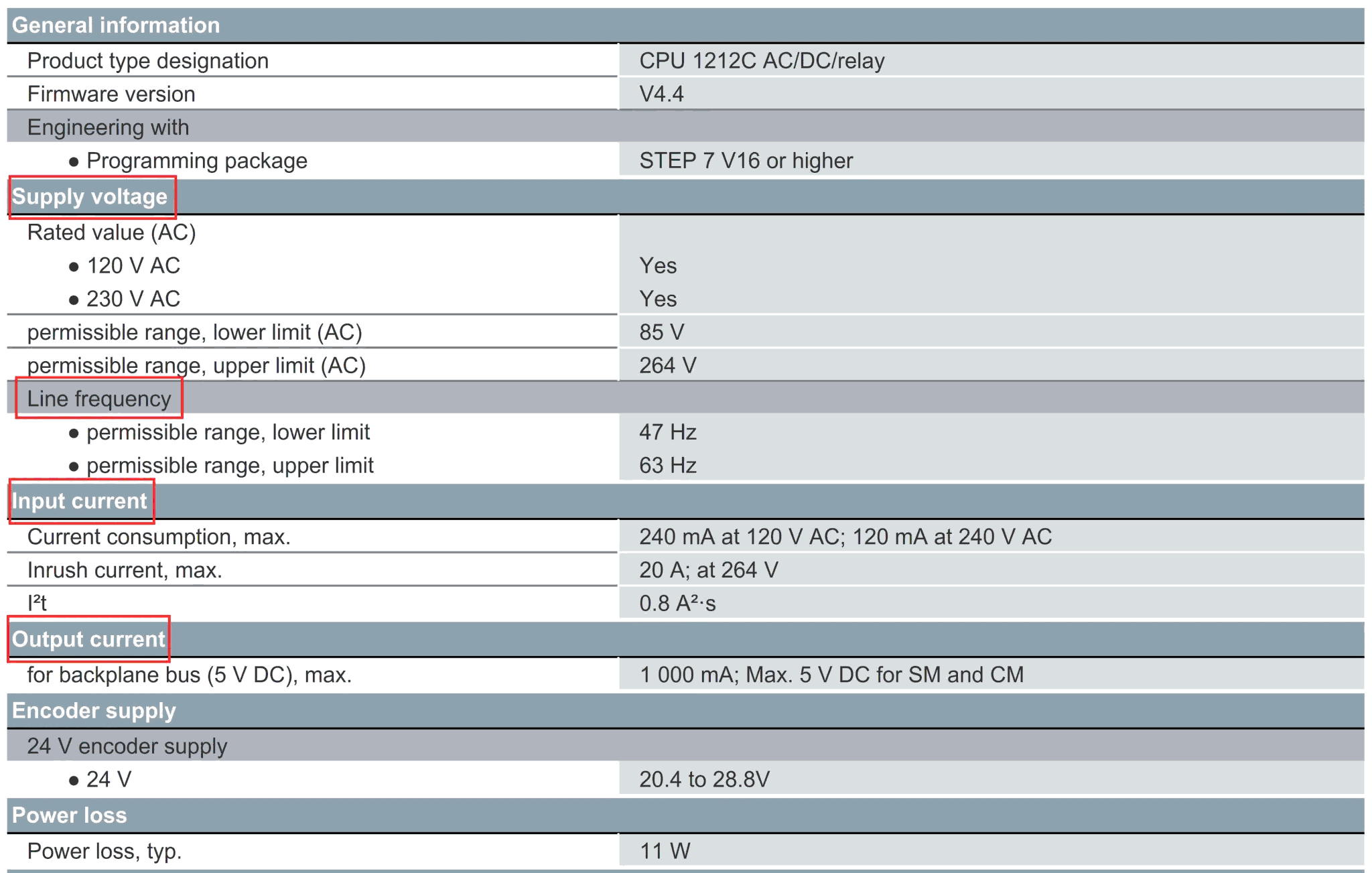

Imagen 3: valores nominales de voltaje y corriente.
Memoria del PLC
En la hoja de datos se proporcionarán diferentes capacidades de memoria del PLC. Esto mostrará cuánta memoria de trabajo tiene y si puede expandirla o no. Consulte la imagen 4.

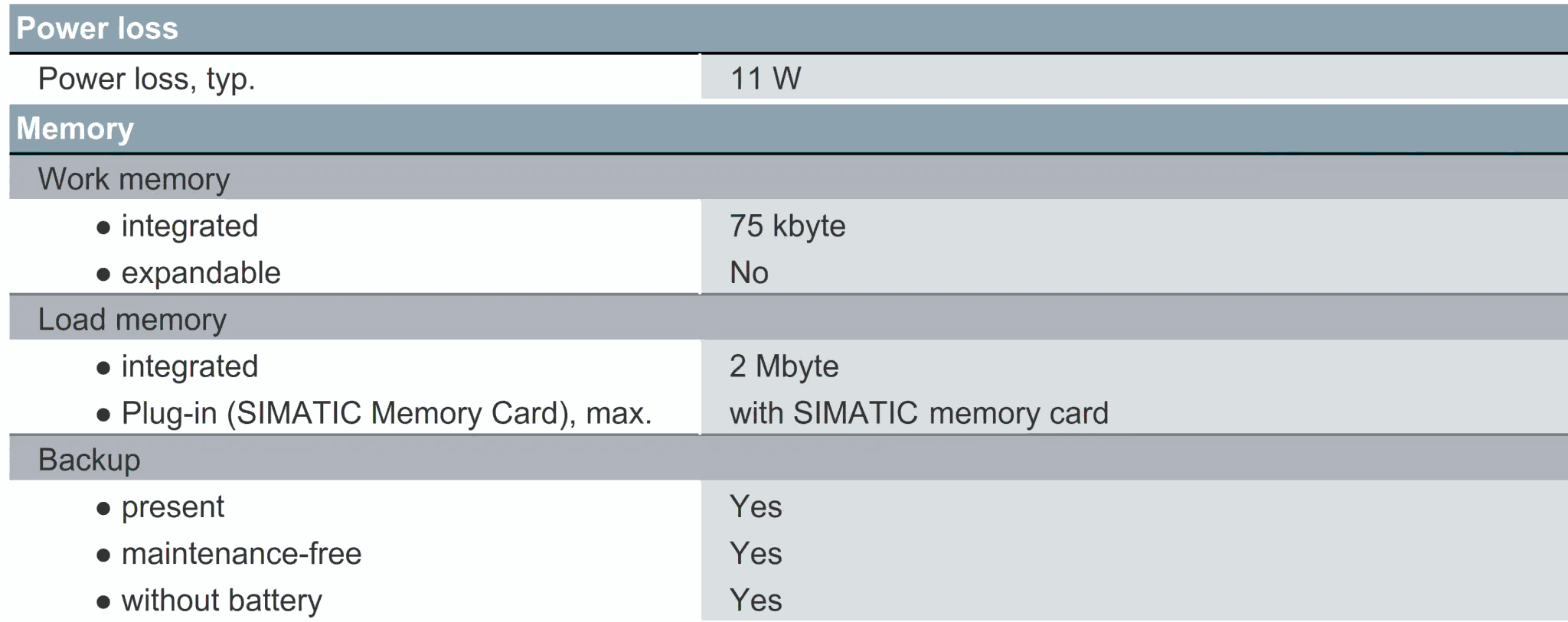

Imagen 4: descripción de la memoria del PLC.
Diferentes bloques y direcciones de áreas de datos
En esta sección, conocerá los diferentes bloques que puede utilizar con su PLC, como temporizadores, contadores, FC, etc. Y el número máximo de bloques que puede utilizar. También se le proporcionará la memoria de las áreas de datos y su retentividad. Consulte la imagen 5.

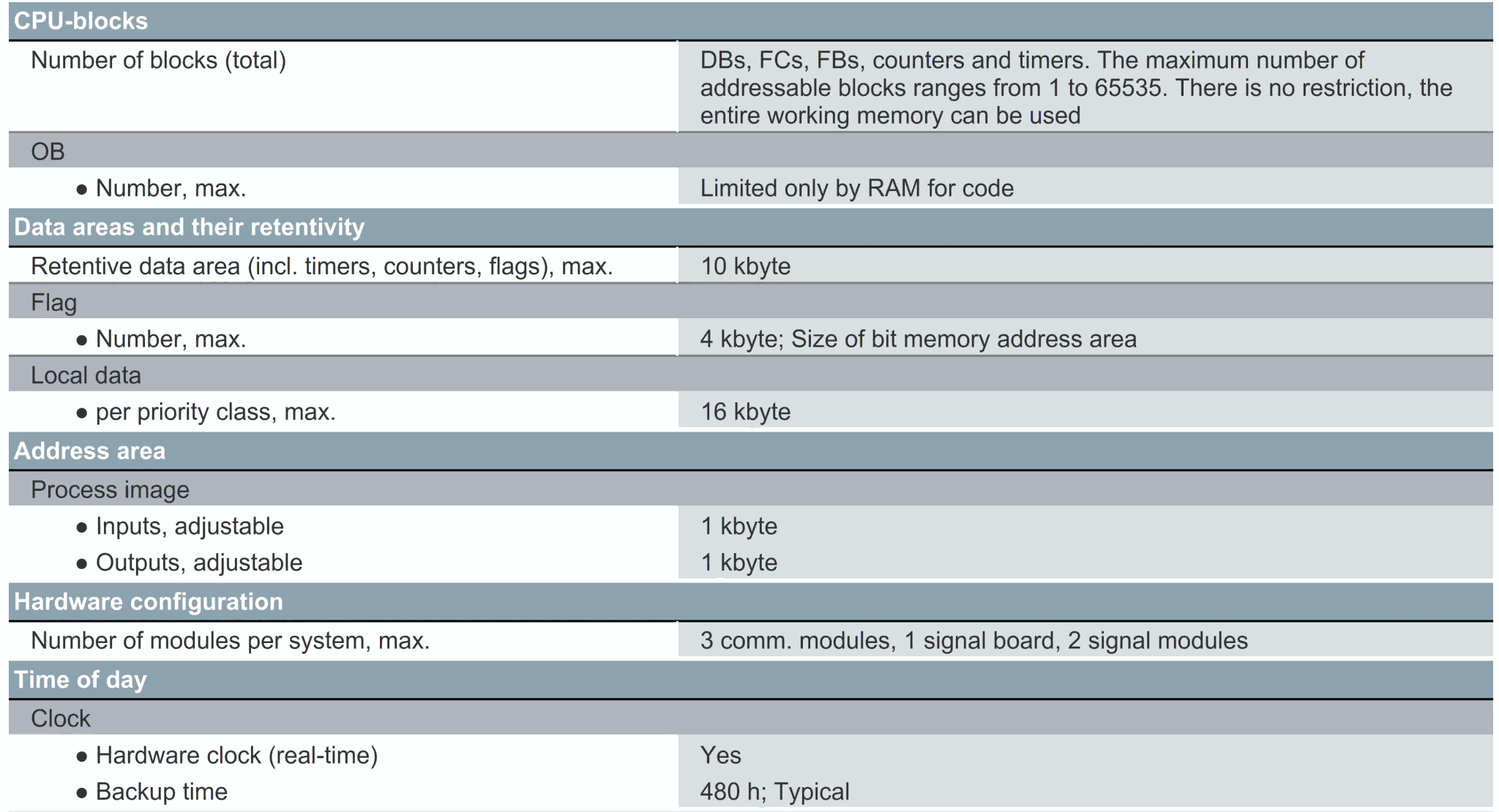

Imagen 5: bloques de CPU disponibles.
Especificaciones de entradas y salidas
Este es otro dato crítico que se debe proporcionar, a través de esta información sabrá la cantidad de E/S que se proporcionan con su PLC y cómo conectar y utilizar cada E/S. Consulte las imágenes 6 y 7.

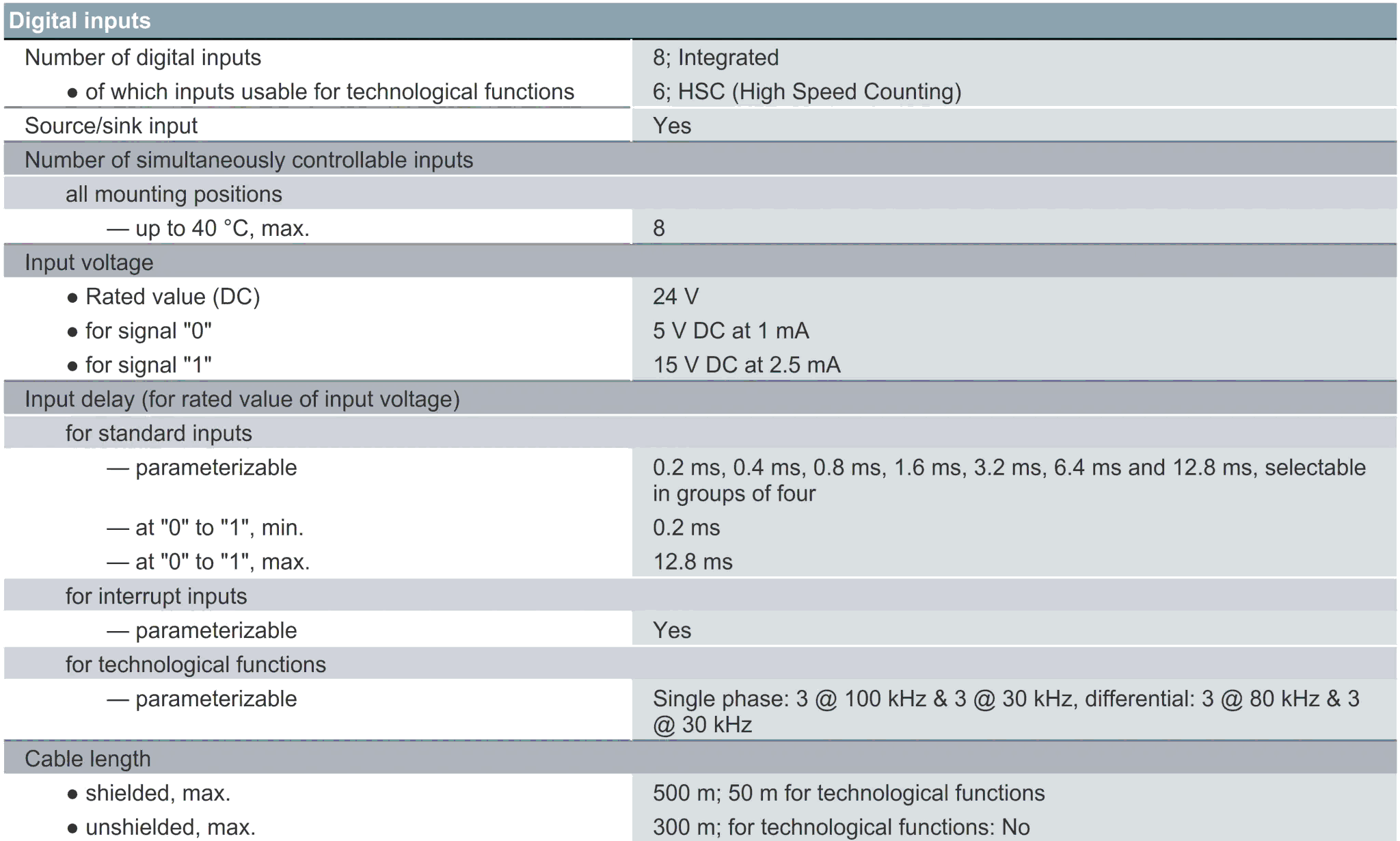

Imagen 6: entradas digitales del PLC.
Como puede ver, tenemos 8 puntos DI en nuestro PLC, 6 de los cuales se pueden utilizar para entradas HSC (conteo de alta velocidad) como codificadores. También te dice que el voltaje de entrada es de 24 VCC, lo que significa que no puedes conectar directamente sensores de CA o entradas al PLC.

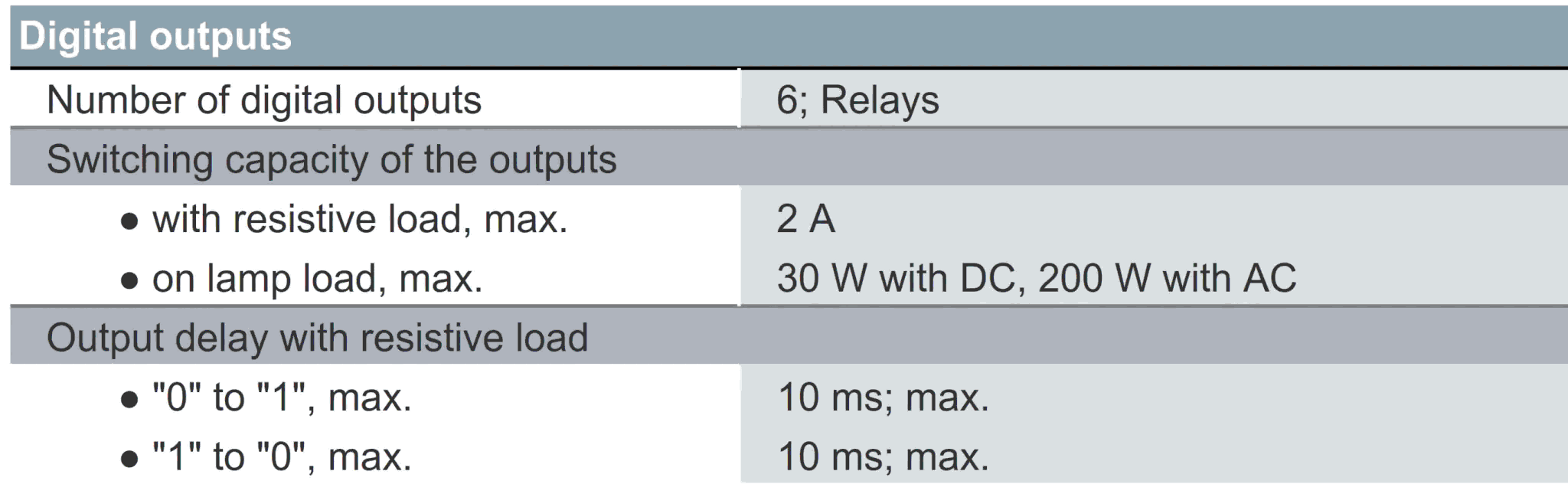

Imagen 7: nuestro PLC tiene salidas digitales.
Si el PLC tiene E/S analógicas, también se mencionará en la hoja de datos. Consulta la imagen 8
Imagen 8: descripción de las E/S analógicas.
Interfaces y protocolos de comunicación
Las interfaces de comunicación disponibles en tu PLC, así como los protocolos de comunicación que puede admitir, también se mencionarán en la hoja de datos. Consulta la imagen 9.
Imagen 9: la interfaz de comunicación del PLC.
Como puedes ver, el PLC que tenemos solo tiene una interfaz de comunicación, que es una interfaz PROFINET proporcionada como un puerto RJ-45. Sin embargo, el propio PLC puede admitir muchos protocolos de comunicación, como PROFIBUS y AS-Interface. Ver imagen 10.

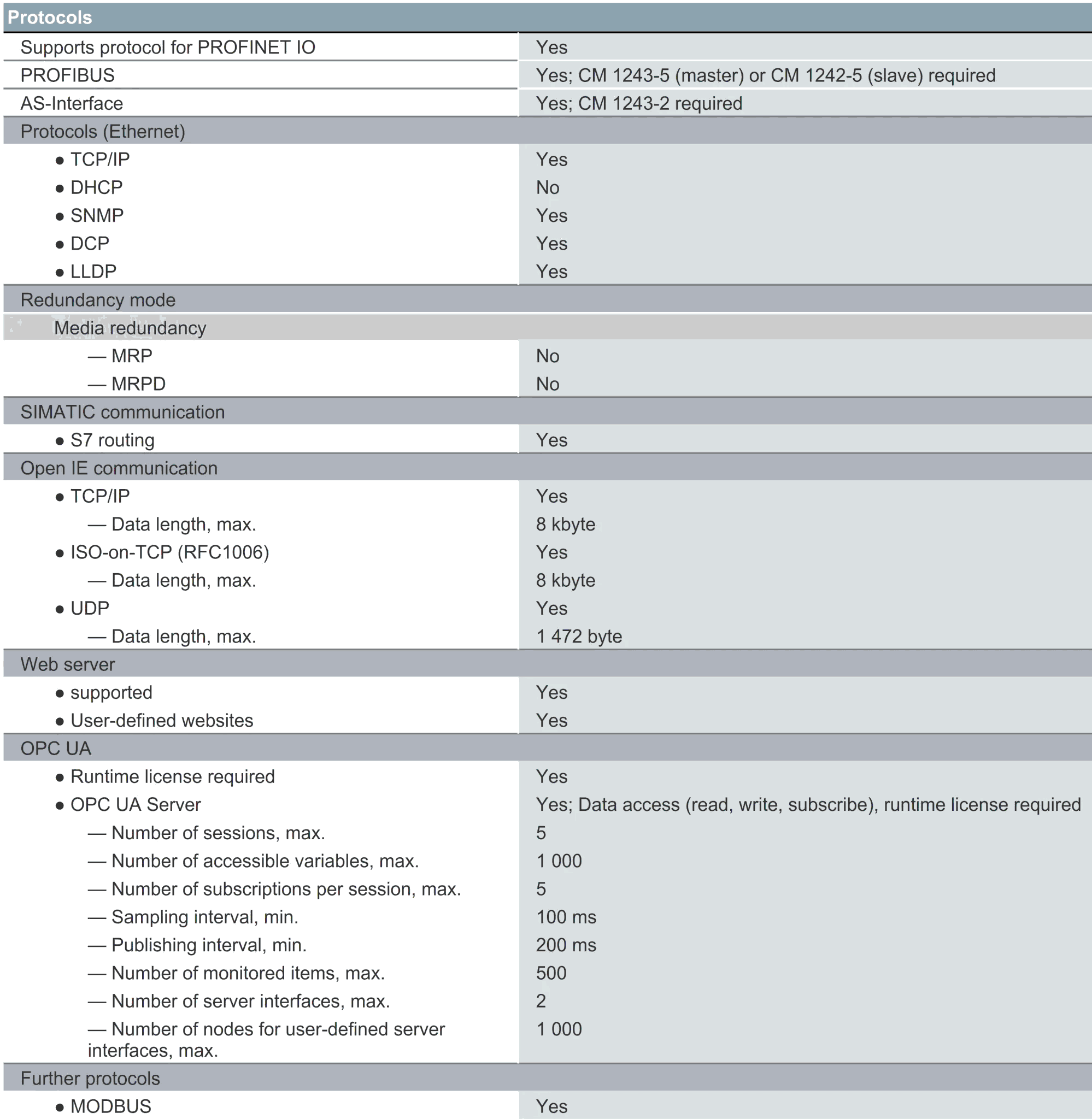

Imagen 10: Protocolos de comunicación admitidos.
Condiciones ambientales
Este es otro dato muy importante que debe conocer sobre su PLC, ya que lo ayudará a decidir el tipo de gabinete y refrigeración que mejor se adaptará a su PLC. Consulte la imagen 11.

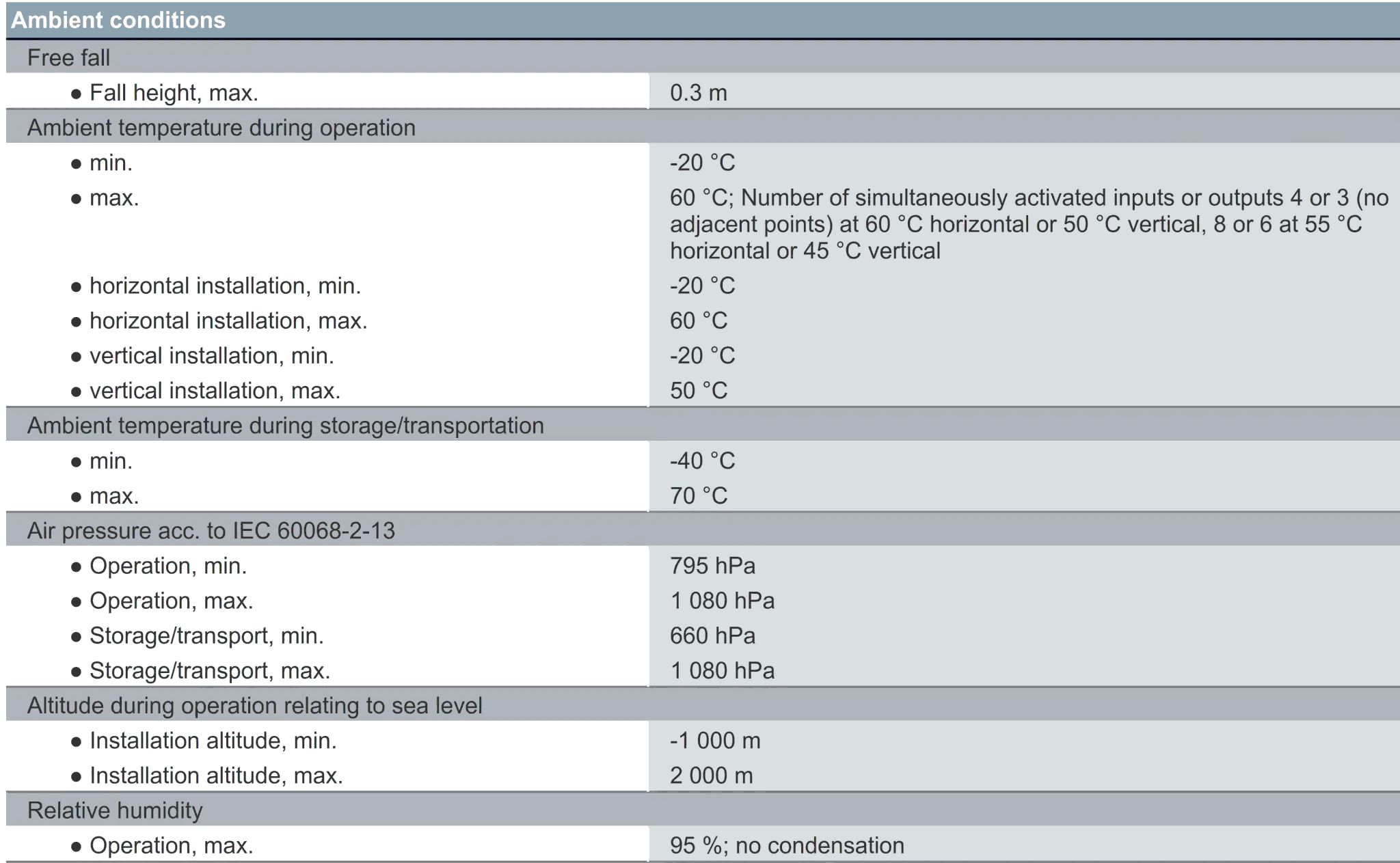

Imagen 11: condición ambiental del PLC.
Notas importantes sobre la lectura de la hoja de datos de un PLC
No todas las hojas de datos de PLC contienen la misma información, ya que los diferentes PLC tendrán diferentes características y capacidades y, por lo tanto, diferente información para mostrar.
No toda la información dentro de la hoja de datos será importante para usted, eso dependerá de si es un programador de PLC o un ingeniero de instalación, como mencionamos anteriormente.
Está bien si no comprende parte de la información en la hoja de datos, como dijimos, la hoja de datos proporcionará información sobre casi todas las características admitidas por su PLC, es posible que no conozca algunas de estas características y es posible que ni siquiera necesite usarla. Por ejemplo, las características de OPC UA o del servidor web. Por lo tanto, si encuentra algún dato que no comprende, no significa necesariamente que su PLC no se adapte a su proyecto.
Conclusión
Leer la hoja de datos del PLC es importante para decidir si el PLC es adecuado para su aplicación o no. También es importante decidir con qué tipos de E/S y valores nominales de suministro de voltaje puede trabajar.
Intente leer la hoja de datos de diferentes modelos de PLC y vea si puede comprender la información básica proporcionada en la hoja de datos.
