Cuando se trabaja en un sistema PLC, es necesario comprender qué fallas ocurren en los módulos del PLC. Si un programador de PLC no comprende qué falla se produce en el PLC y cómo resolverla, tardará mucho tiempo en solucionar los problemas del sistema.
Todos los PLC y sus módulos tienen LED para facilitar la visualización y la resolución de problemas. Su descripción detallada también se proporciona en sus manuales de usuario. Por lo tanto, es importante comprender cómo funcionan estos LED y, una vez que los obtenga, el diagnóstico de fallas se convierte en una tarea muy fácil para los programadores de PLC.
En esta publicación, aprenderemos el concepto de diagnóstico de fallas en PLC.
Diagnóstico de fallas de PLC
Veamos algunos de los tipos de fallas más generales que se pueden identificar con los LED del PLC:
El LED de funcionamiento se utiliza para indicar si el módulo está funcionando correctamente o no. Si está encendido continuamente, significa que el módulo está funcionando correctamente. Si este LED está apagado, el módulo está defectuoso o apagado.
El LED Err se utiliza para indicar si el módulo tiene un error o no. Si está encendido continuamente, se trata de un error interno del módulo. Si parpadea, significa que el módulo no está configurado correctamente o que hay algún problema en el hardware del PLC conectado a él. Si está apagado, significa que no hay ningún fallo en el módulo.
El LED de E/S se utiliza para indicar el estado exacto de las E/S del PLC conectadas al módulo. Si está encendido continuamente, significa que hay algún error de tensión de alimentación o cortocircuito. Si está apagado, significa que no hay ningún error en las E/S conectadas.
El LED de canal se utiliza para mostrar el estado de los canales individuales. Si el LED está encendido continuamente, significa que el canal está funcionando correctamente. Si parpadea, significa que hay algún error (cable roto o valor fuera de rango). Si está apagado, significa que el canal no está configurado en absoluto.
Algunos módulos de comunicación como Modbus RTU tienen una tabla de verdad de los LED, que indica cada valor del mismo.

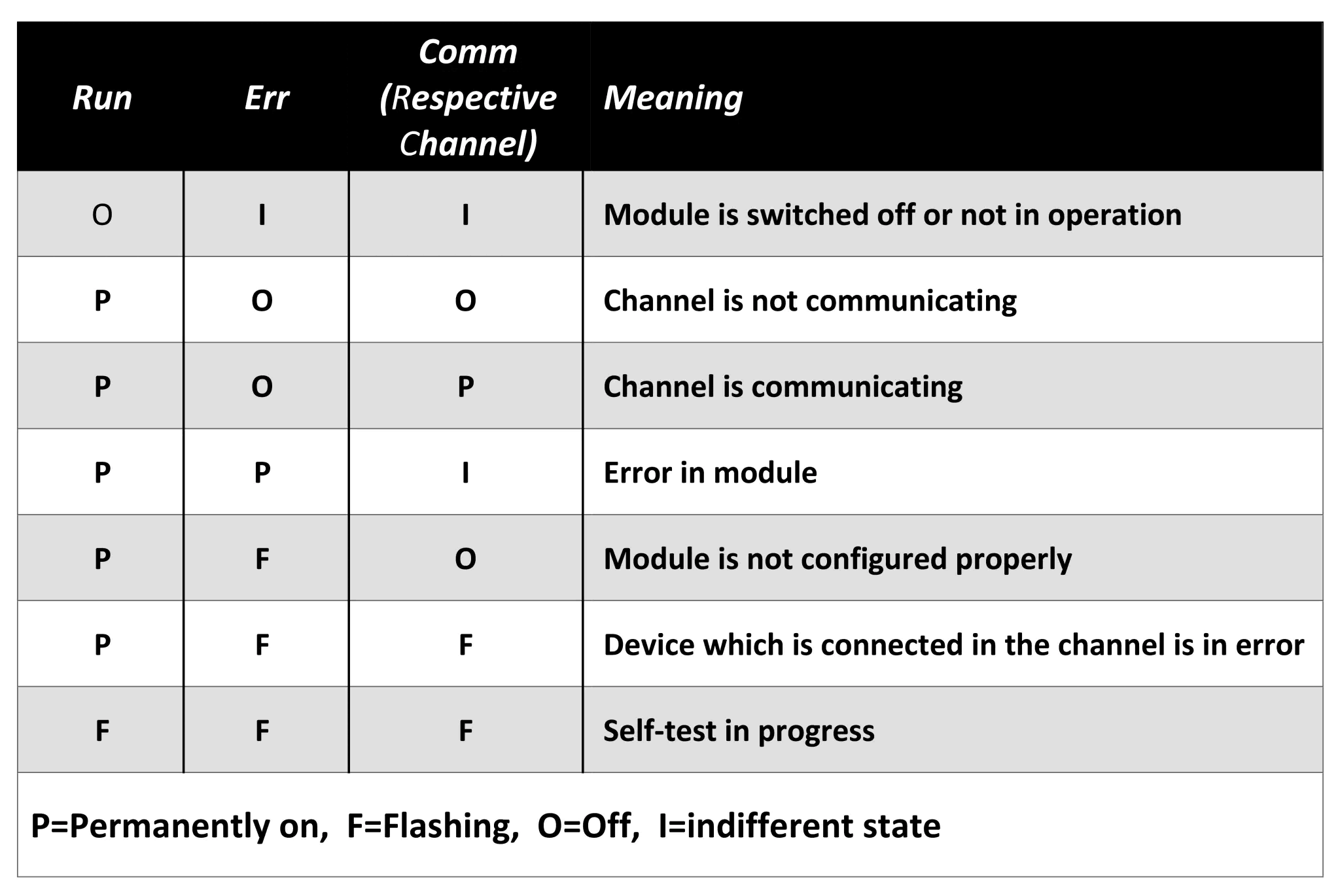

Indicaciones LED en PLC
Son principalmente como se muestra en la siguiente tabla:
Nota: Las indicaciones LED pueden variar según el modelo y la marca del PLC. La tabla anterior es un ejemplo de uno de los modelos de PLC del mercado.
Algunos módulos de comunicación como Modbus TCP/IP tienen diagnósticos LED un poco complicados. Pero es importante comprenderlos para la resolución de problemas.
El módulo está en funcionamiento si el LED de funcionamiento está encendido y se detiene si el LED está apagado. Si el LED Err está parpadeando, significa que el módulo tiene un error y si está parpadeando, significa que el módulo no está configurado correctamente o que hay algún problema en la placa base si está conectada.
Si el LED de estado de la red está apagado, significa que el módulo no se está comunicando con ningún dispositivo; si está encendido, significa que se está comunicando con al menos un dispositivo; si parpadea, significa que se ha detectado una dirección IP duplicada o un error de tiempo de espera.
De esta manera, vimos algunos diagnósticos de fallas generales en PLC.
