En este programa de PLC, el funcionamiento automático de puertas está diseñado mediante programación de PLC para abrir o cerrar la puerta al detectar un objeto. Aquí, el objeto no es más que un automóvil.
Funcionamiento automático de puertas
La siguiente simulación muestra el funcionamiento del sistema de puertas automáticas.
Entradas y salidas
| Tipo | Número de dispositivo | Nombre del dispositivo | Operación |
| Entrada | X0 | Límite inferior | activado cuando la puerta alcanza el límite inferior. |
| Entrada | X1 | Límite superior | activado cuando la puerta alcanza el límite superior. |
| Entrada | X2 | Sensor de entrada | activado cuando el objeto se acerca a la puerta. |
| Entrada | X3 | Sensor de salida | activado cuando el objeto sale de la puerta. |
| Entrada | YO | Puerta arriba | Se mueve hacia arriba cuando YO está activado. |
| Salida | Y1 | Puerta abajo | Se mueve hacia abajo cuando Y1 está activado. |
| Salida | Y6 | Luz | encendida cuando Y6 está activado. |
| Salida | Y7 | Zumbador | Suena cuando Y7 está activado (la lámpara en la pantalla está encendida). |
Descripción del programa
A medida que el automóvil se acerca a la entrada, la puerta se mueve hacia arriba. Un sensor de entrada X2 se utiliza para detectar la presencia del vehículo en la entrada.
En el momento en que el vehículo pasa, la puerta se mueve hacia abajo. Un sensor de salida X3 se utiliza para detectar la presencia del vehículo después de cruzar la puerta.
El movimiento ascendente de la puerta se detiene cuando se activa el interruptor de límite superior (X1).
De manera similar, el movimiento descendente de la puerta se detiene cuando se activa el interruptor de límite inferior (X0).
La puerta permanece levantada mientras se detecte el vehículo dentro del rango de entrada (sensor de entrada X2) y salida (sensor de salida X3).
Un zumbador (Y7) suena como señal del movimiento de la puerta.
Mientras el vehículo se encuentra dentro del rango de detección, entre el sensor de entrada (X2) y el sensor de salida (X3), una luz (Y6) permanece encendida.
El estado del movimiento de la puerta se indica mediante la iluminación o el apagado de cuatro luces indicadoras en el panel de control.
Es posible el control manual de la puerta. Los botones del panel de control se pueden presionar para abrir (⬆Puerta arriba) o cerrar (⬇Puerta abajo) la puerta.

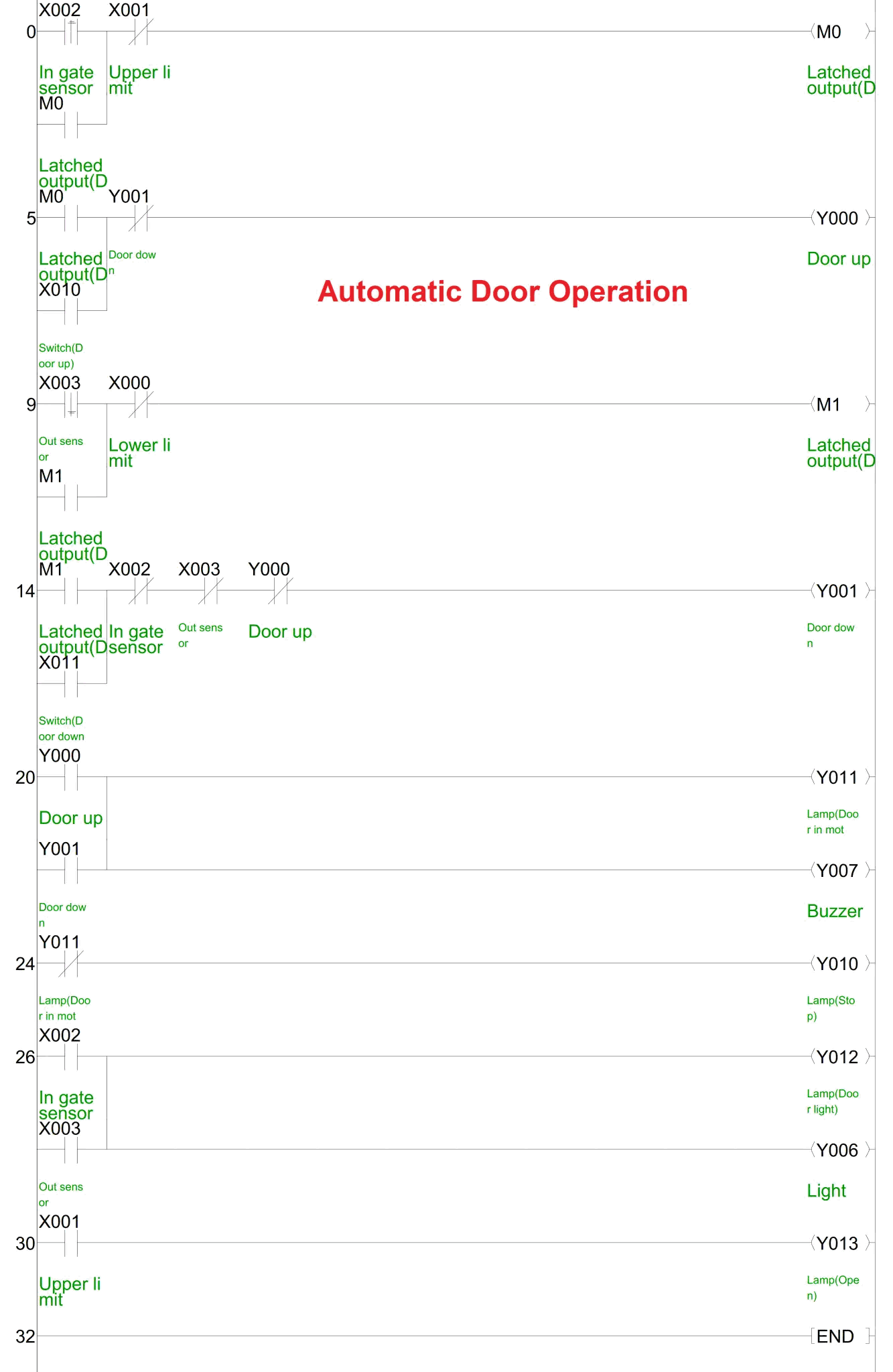

Programación de PLC
