Программирование ПЛК основывалось на истории и ссылках на электрические чертежи. Со временем стало трудно устранять неисправности в электрических системах, связанных с автоматизацией, возникла необходимость в каком-то контроллере, который мог бы выполнять логику и делать все необходимое. Это привело к появлению систем ПЛК.
Как вы знаете, для программирования ПЛК существует множество типов языков, и исходным языком является лестничный язык. Следует знать, что электрические схемы также помогают преобразовать ее в лестничную логику. В этом посте мы увидим, как преобразовать электрическую схему в программу ПЛК.
Понимать электрическую схему
Прежде всего, необходимо разобраться с электрической схемой. См. изображение ниже. Любая цепь имеет два конца – положительный и отрицательный. Ток начинается с положительного конца и течет через отрицательный конец.
Между ними появляются электрические компоненты и устройства. Если вы обратитесь к изображению ниже, то увидите четыре компонента: кнопку запуска, кнопку остановки, вспомогательный контакт лампы и лампу.
Питание начинается с положительного конца и поступает на вход кнопки пуска (НО контакт). Выход кнопки пуска поступает на вход кнопки остановки (размыкающий контакт). Выход кнопки остановки поступает на вход лампы.
Выход лампы подключен к отрицательному концу питания. Параллельно кнопке запуска от входа кнопки к вспомогательному контакту лампы идет еще один провод. Выход этого контакта обратно соединен с выходом кнопки.
При подаче питания и нажатии кнопки запуска лампа включится, поскольку она получит путь для тока. Теперь если кнопку отпустить, то лампа погаснет так как ей не попадает путь.
Итак, чтобы зафиксировать его, мы размещаем контакт лампы параллельно, который будет удерживать путь подачи питания. При нажатии кнопки «стоп» путь электропитания прерывается и лампа гаснет.
Преобразование схемы подключения в программу ПЛК

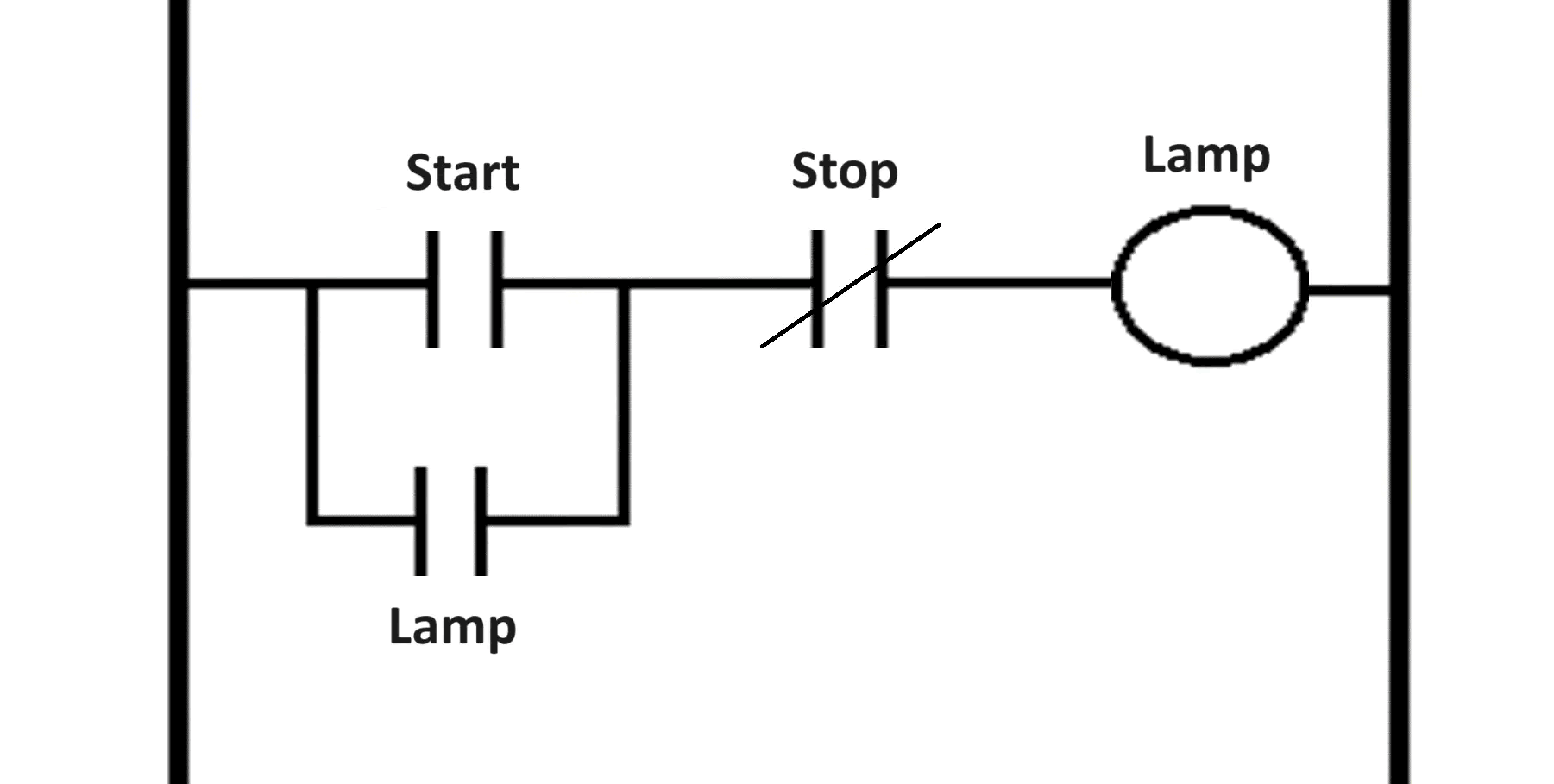

Теперь, когда вы поняли схему подключения, начните интерпретировать ее таким же образом для программирования ПЛК. См. изображение ниже.
Лестничная логика будет иметь два силовых конца – левый и правый. Левый эквивалент соответствует положительному концу мощности, а правый соответствует отрицательному концу мощности.
Вам потребуются четыре компонента программирования ПЛК: кнопка запуска -> НО контакт, кнопка остановки -> НЗ контакт, лампа -> выходная катушка и НО контакт лампы.
Сначала установите разомкнутый контакт кнопки запуска. Параллельно ему поставьте лампу на Н.О. контакт. После этого установите размыкающий контакт кнопки остановки. В конце поставьте лампу на Н.О. контакт.
Работа будет такой же, как описано для схемы подключения. Вы видели, что один и тот же электрический рисунок был интерпретирован и преобразован в лестничную логику.
Общие советы, которым следует следовать:
1. Поймите схему подключения входной и выходной мощности. Между ними посмотрите, какие компоненты где расположены и как они подключены.
2. В проводке определите входные и выходные части и отметьте их разными цветами.
3.Начните программирование, следуя схеме и разместив компоненты так же, как было выполнено подключение.
4.Запустите программу и посмотрите, как она работает.
