Изучите пример логики ПЛК на нескольких переключателях и двигателях с помощью релейной диаграммы.
Этот пример логики ПЛК подготовлен для студентов-инженеров, чтобы они могли изучить и попрактиковаться в релейной логике. Проектирование той же программы ПЛК для промышленного использования будет отличаться.
Пример логики ПЛК
Постановка задачи:
Разработайте релейную логику ПЛК для следующего приложения.
Используется четыре тумблера для управления четырьмя двигателями.
Если переключатель 1 включен, то двигатель I будет включен.
Если переключатель 2 включен, то двигатели I и II будут включены.
Если переключатель 3 включен, то двигатели I, II и III будут включены.
Если переключатель 4 включен, то двигатели I, II, III и IV будут включены.
Входы ПЛК
Список цифровых входов для этой логики ПЛК указан ниже.
Switch 1: I0.0
Switch 2: I0.1
Switch 3: I0.2
Switch 4: I0.3
Выходы ПЛК
Ниже перечислены необходимые цифровые выходы.
Motor 1: Q0.0
Motor 2: Q0.1
Motor 3: Q0.2
Motor 4: Q0.3
Множественные переключатели и моторы. Релейная логика

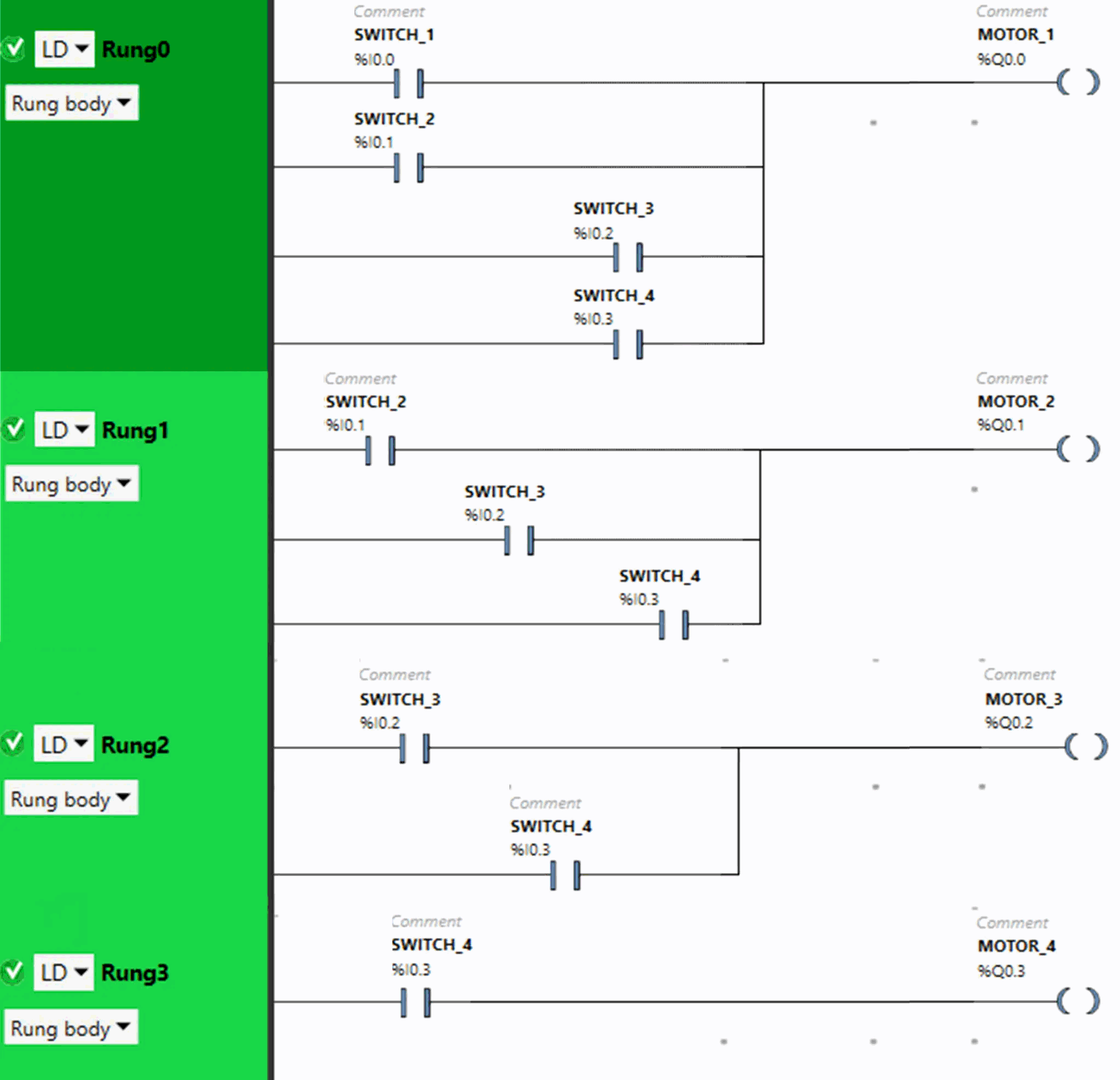

Вот логика ПЛК для данной постановки задачи.
Объяснение программы
В этом примере мы использовали программное обеспечение Schneider PLC для программирования.
В приведенной выше программе ПЛК мы использовали нормально открытый контакт для переключателя 1 (I0.0), переключателя 2 (I0.1), переключателя 3 (I0.2) и переключателя 4 (I0.3)
Переключатель 1, переключатель 2, переключатель 3 и переключатель 4 подключены параллельно для двигателя 1, таким образом реализуя логический вентиль ИЛИ.
Для двигателя 2 входы переключателя 2, переключателя 3 и переключателя 4 подключены параллельно, таким образом реализуя логический вентиль ИЛИ.
Переключатель 3 и переключатель 4 реализуют логический вентиль ИЛИ, т. е. подключены параллельно для двигателя 3.
Только переключатель 4 подключен к двигателю 4.
Чтобы двигатель 1 был включен, либо переключатель 1, либо переключатель 2, либо переключатель 3, либо переключатель 4 должны быть включены.
Чтобы включить двигатель 2, либо переключатель 2, либо переключатель 3, либо переключатель 4 должны быть включены.
Когда переключатель 3 или переключатель 4 включен, то двигатель 3 включится.
Двигатель 4 включится, когда переключатель 4 будет включен.
Результаты моделирования ПЛК
Далее мы увидим результаты моделирования ПЛК с различными комбинациями входных переключателей ВКЛ и ВЫКЛ.

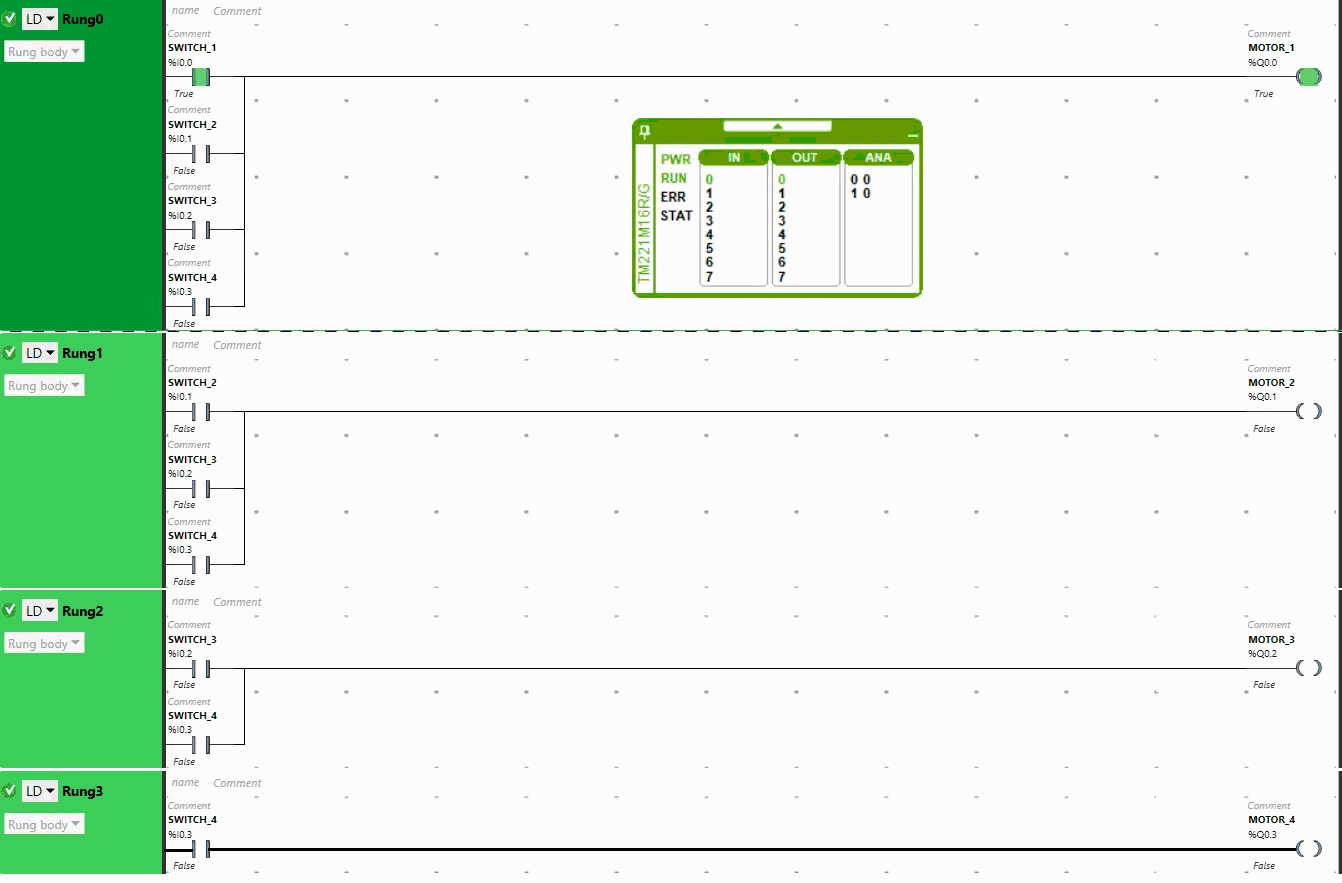

Когда переключатель 1 включен
Когда переключатель 1 включен, через него течет ток (здесь мы используем термин «Ток» в случае электрической цепи, поэтому здесь вы можете предположить, что это «Ток» или просто назвать это «Сигналом»).
В результате включается двигатель 1. Другие двигатели останутся выключенными, потому что переключатель 1 не подключен к ним.
Когда переключатель 2 включен
Ток будет течь через переключатель 2, когда он включен, что включит двигатель 1 и двигатель 2. Это так, потому что переключатель 2 подключен только к двигателю 1 и двигателю 2.

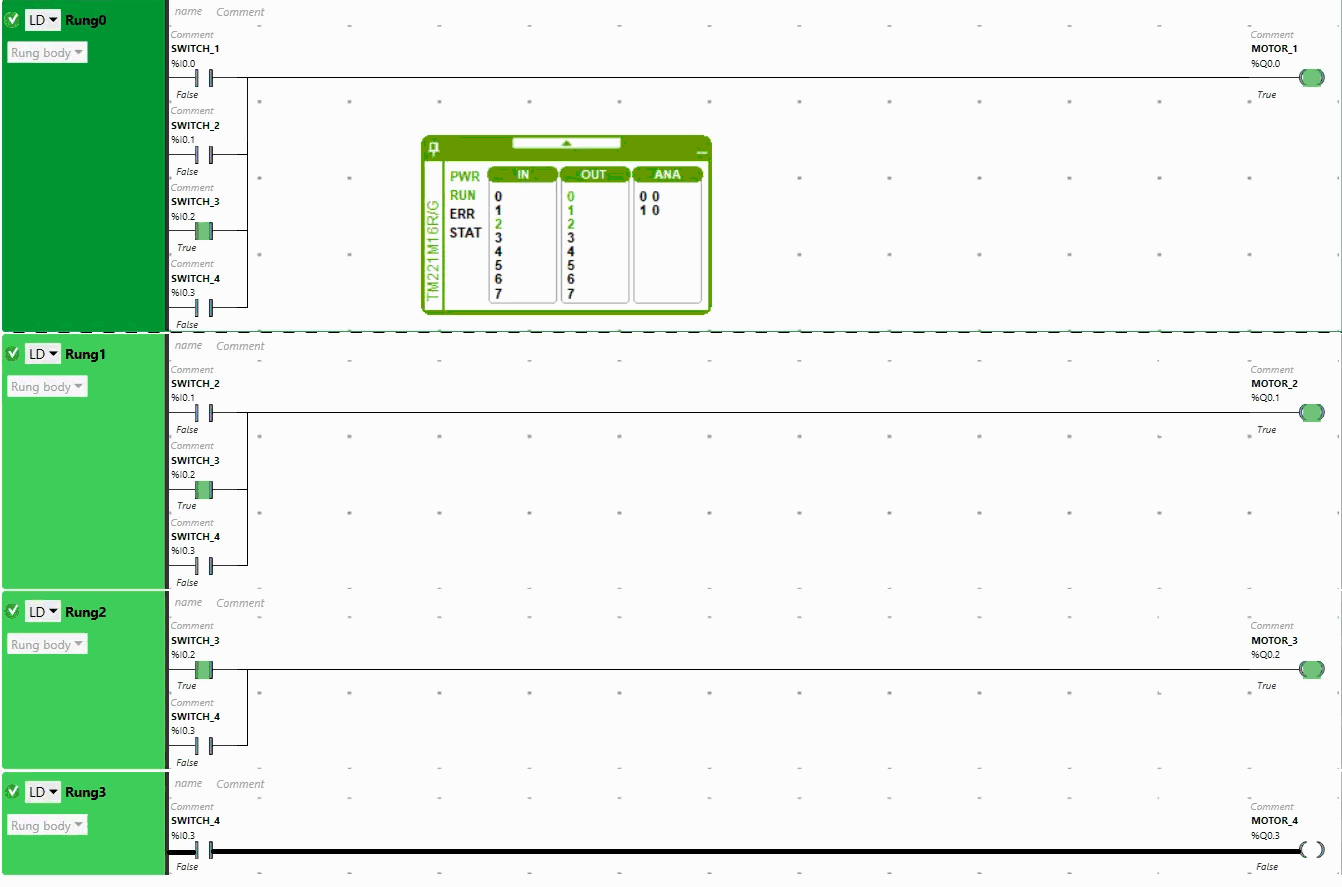

Когда переключатель 3 включен
Когда переключатель 3 включен, через него протекает ток, который включит три двигателя, т. е. двигатель 1, двигатель 2 и двигатель 3. Входной переключатель 3 подключен только к этим выходам. Двигатель 4 останется выключенным, поскольку переключатель 3 к нему не подключен.

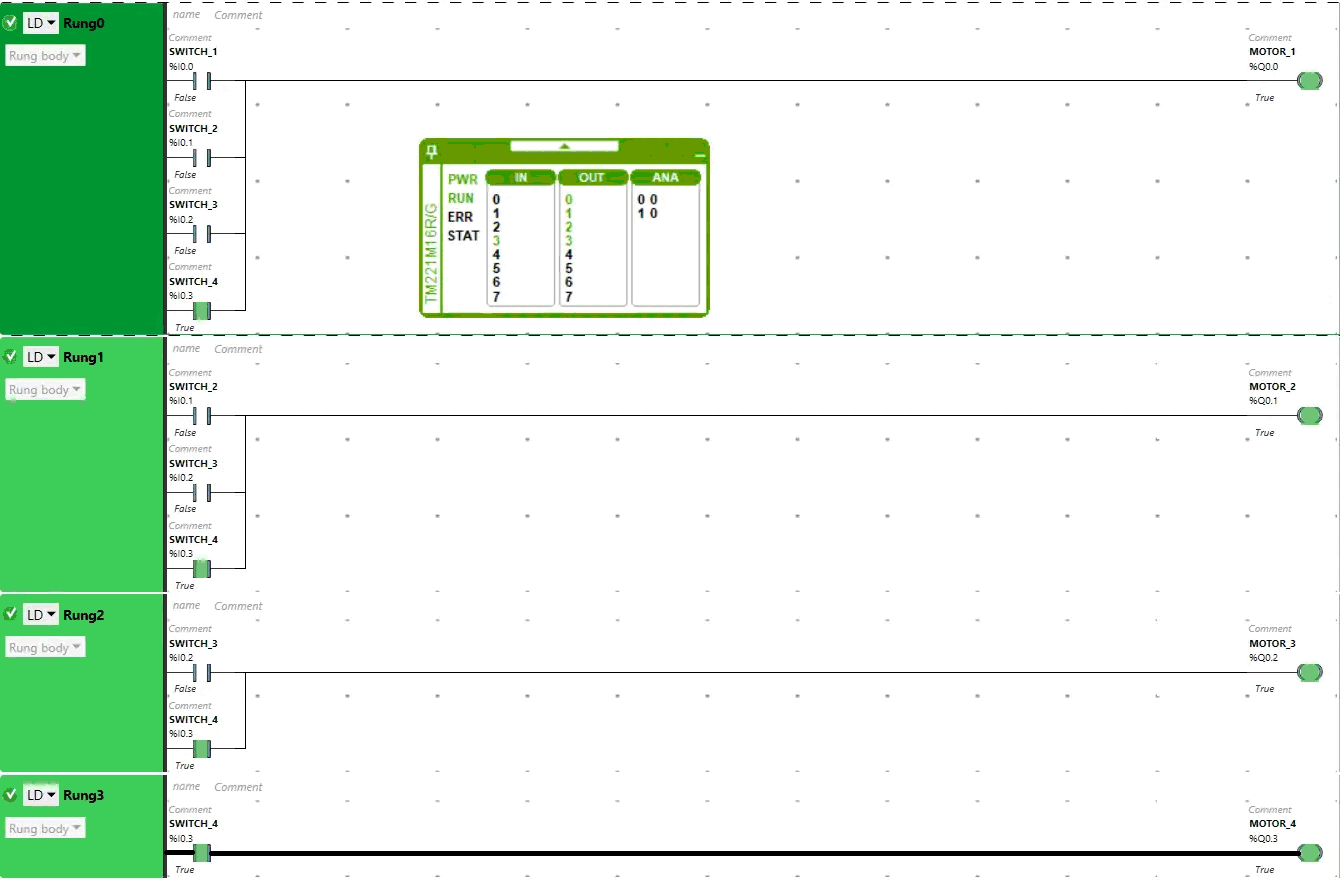

Когда переключатель 4 включен
Переключатель 4 включит все двигатели при включении. Переключатель 4 подключен ко всем двигателям, при включении включатся двигатель 2, двигатель 2, двигатель 3 и двигатель 4.
